三相中频电源
产品介绍：
DZP系列三相中频静变电源采用先进电力电子技术和自动控制理论，专门针对航空、雷达等军用设备设计制造，质量稳定可靠，在军用维修机库、航空航天科研院所等单位广泛应用，本系列产品采用SPWM脉宽调试和瞬时反馈波形控制技术，波形纯净、质量稳定，具备瞬时抗冲击能力，能够满足冲击性负载需求，该系列电源采用模块化设计，体积小、重量轻、噪音低，处于国内领头水平。
应用领域：
航空、雷达等军用设备设计制造；军用维修机库；航空航天科研院所等。
- 详细介绍
- 技术参数
产品特点：
1、电源采用先进的双闭环反馈控制技术。
2、输入输出使用隔离变压器实现电气隔离。
3、响应迅速，输出稳定。
4、电源具备高达3倍额定电流的抗冲击能力。
5、采用高频开关技术，使中频输出波形纯净，失真度小。
6、丰富的远程控制接口：客户可以选配RS232、RS485、开关量、模拟信号等多种远程通讯/远程控制方式，实现远端对电源的控制。
7、智能温控调节风机，降低噪声，延长寿命。

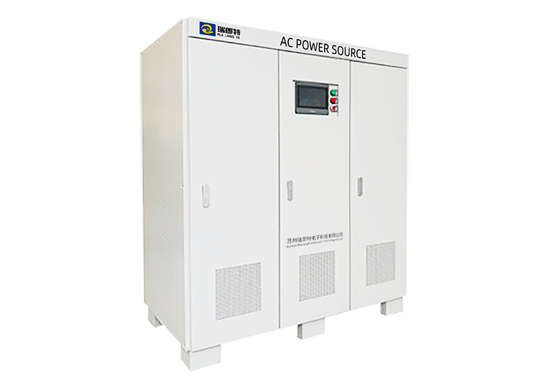

产品图片：
| 型号（DZP-） | 33100 | 33300 | 33600 | |
|---|---|---|---|---|
| 容量 | 10KVA | 30KVA | 60KVA | |
| 输入电压 | 三相 AC380V±10% | |||
| 输入频率 | 50/60Hz±5% | |||
| 电路方式 | SPWM方式，正弦波输出 | |||
| 输出频率 | 范围：300～500Hz,调节步幅为1Hz；额定：400Hz | |||
| 频率稳定度 | ≤0.1% | |||
|
输出 电流 |
低位档 | 30A | 90A | 191A |
| 高位档 | 15A | 45A | 90.5A | |
| 输出电压 | 固定输出115V;0-520V可调，调压步幅0.1V | |||
| 输出相数 | 三相四线 | |||
| 源电压效应 | ≤1% | |||
| 负载效应 | ≤1% | |||
| 波形失真度 | ≤2.0%(阻性负载） | |||
| 相位差 | 120°±2° | |||
| 动态特性 | 100%突加突卸负载，电压突变≤5%，恢复时间20ms。 | |||
| 过载报警 | 120% 60秒；150% 30秒；200% 10秒 | |||
| 保护装置 | 短路保护，过载保护，过流保护，功率器件过热保护。 | |||
| 过载能力 | 可承受功率不大于电源额定功率0.5倍的感性负载或波峰因数不大于3.0整流性负载的启动冲击，并正常运行。 | |||
| 记忆功能 | 自动记忆上次启动运行参数 | |||
| 效率 | ≥85% | |||
| 通讯接口 | 选配RS232或RS485通讯 | |||
| 显示 | 电压 | 分辨率：0.1V; 精度：±(0.4%×读数值+0.1%×满量程值) | ||
| 电流 | 分辨率：0.001A/0.01A 精度：±（0.4%×显示值+0.1%×额定输出值） | |||
| 功率 | 分辨率：1W 精度：±1%（功率因数0.8以上） | |||
| 显示方式 | LED显示 | |||
| 尺寸（宽×深×高）,单位：mm | 510×850×1200 | 560×1200×1398 | ||
| 环境温度 | 温度：0～40℃ 相对湿度：≤90%RH | |||
| 备注：可接受各种非标类定制电源。 | ||||
| 型号（DZP-） | 331000 | 332000 | 333000 | 336000 | 338000 | |
|---|---|---|---|---|---|---|
| 容量 | 100KVA | 200KVA | 300KVA | 600KVA | 800KVA | |
| 输入电压 | 三相 AC380V±10% | |||||
| 输入频率 | 50/60Hz±5% | |||||
| 电路方式 | SPWM方式，正弦波输出 | |||||
| 输出频率 | 范围：300～500Hz,调节步幅为1Hz；额定：400Hz | |||||
| 频率稳定度 | ≤0.1% | |||||
| 输出电流 | 151A | 303A | 456A | 912A | 1215A | |
| 输出电压() | 固定输出115V;0-520V可调，调压步幅0.1V | |||||
| 输出相数 | 三相四线 | |||||
| 源电压效应 | ≤1% | |||||
| 负载效应 | ≤1% | |||||
| 波形失真度 | ≤2.0%(阻性负载） | |||||
| 相位差 | 120°±2° | |||||
| 动态特性 | 100%突加突卸负载，电压突变≤5%，恢复时间20ms。 | |||||
| 过载报警 | 120% 60秒；150% 30秒；200% 10秒 | |||||
| 保护装置 | 短路保护，过载保护，过流保护，功率器件过热保护。 | |||||
| 过载能力 | 可承受功率不大于电源额定功率0.5倍的感性负载或波峰因数不大于3.0整流性负载的启动冲击，并正常运行。 | |||||
| 记忆功能 | 自动记忆上次启动运行参数 | |||||
| 效率 | ≥85% | |||||
| 通讯接口 | 选配RS232或RS485通讯 | |||||
| 显示 | 电压 | 分辨率：0.1V; 精度：±(0.4%×读数值+0.1%×满量程值) | ||||
| 电流 | 分辨率：0.001A/0.01A 精度：±（0.4%×显示值+0.1%×额定输出值） | |||||
| 功率 | 分辨率：1W 精度：±1%（功率因数0.8以上） | |||||
| 显示方式 | 彩色触摸屏显示 | |||||
| 尺寸（宽×深×高）,单位：mm | 1910×1160×1820 | 2020×1260×2020 | ||||
| 环境温度 | 温度：0～40℃ 相对湿度：≤90%RH | |||||
| 备注：可接受各种非标类定制电源。 | ||||||
