单相变频电源
产品介绍：
RLT系列单相交流变频电源可提供世界各国电网供电电压，适用于出口电器生产厂、实验室、国防军工等行业。RLT系列变频电源采用数字分频与锁相技术，双闭环反馈，IPM/IGBT智能化输出，动态特性好，负载适应性强，效率高，操作简单，是目前技术性能优秀的产品。
应用领域：
产品广泛应用于家电、电机、电动工具、开关电源、变压器、电压/电流互感器、认证检测机构、高校科研院所实验室等行业。
- 详细介绍
- 技术参数
产品特点：
1、输出稳定。根据设置输出各种频率的纯净正弦波，适合模拟各国电网供电；
2、电源具备高达3倍额定电流的抗冲击能力。适用于各种冲击性负载以及阻性、容性、感性、混合型负载；
3、保护功能全面：对IGBT及变压器等关键部件进行实时检测（如短路/过流/过热等保护）、对电源输入端口及输出端口进行实时检测（如过压/欠压/缺相等保护）。
4、通过快捷键可快速切换常用电压频率设定值。
5、安全键锁功能：客户在设定完成及长时间运行情况下，可进入键盘锁定状态，防止误操作。
6、通讯接口：选配RS232、RS485、MOdbss通用协议，远程监、控电源。
7、智能温控调节风机，降低噪声，延长寿命。
8、具备键盘操作和旋转编码器旋钮操作两种调压调频方式，适应用户操作习

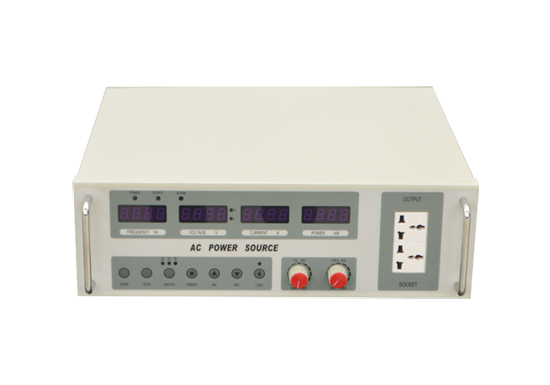

产品图片：
| 型号（RLT-） | 11010 | 11020 | 11050 | 11100 | 11150 | |
|---|---|---|---|---|---|---|
| 容量 | 1KVA | 2KVA | 5KVA | 10KVA | 15KVA | |
| 输入电压 | 单相 AC220V±10%/三相 AC380V±10% | |||||
| 输入频率 | 50/60Hz±5% | |||||
| 电路方式 | SPWM方式，正弦波输出 | |||||
| 输出频率 | 50Hz,60Hz,100Hz,200Hz,200Hz,45～70Hz | |||||
| 频率稳定度 | ≤0.1% | |||||
|
输出 电流 |
低位档 | 9.2A | 18A | 45A | 91A | 136A |
| 高位档 | 4.6A | 9A | 22.5A | 45.5A | 58A | |
| 输出电压 | 低位档：0-150V可调;高位档：0-300V可调，调压步幅0.1V | |||||
| 输出相数 | 单相 | |||||
| 源电压效应 | ≤1% | |||||
| 负载效应 | ≤1% | |||||
| 波形失真度 | ≤1.5%(阻性负载） | |||||
| 动态特性 | 100%突加突卸负载，电压突变≤5%，恢复时间20ms。 | |||||
| 过载报警 | ＞110%报警 | |||||
| 保护装置 | 短路保护，过载保护，过流保护，功率器件过热保护。 | |||||
| 过载能力 | 可承受功率不大于电源额定功率0.5倍的感性负载或波峰因数不大于3.0整流性负载的启动冲击，并正常运行。 | |||||
| 记忆功能 | 自动记忆上次启动运行参数 | |||||
| 效率 | 2kVA(含)以下：≥80% 3kVA(含)以上：≥85% | |||||
| 预置功能 | 在待机状态时，可预置输出频率，输出档位，输出电压，通讯波特率，本机地址等参数。 | |||||
| 在线调整功能 | 在运行状态时，按“增”键或“减”键，调节“电压”或“频率”旋钮可在线调整输出电压、输出频率。 | |||||
| 锁定功能 | 在待机状态时，可以按“预置”键两次，进入高位档锁定选择状态，通过“增”键或“减”键选择“AUTO”或“HOLD”状态。 | |||||
| 通讯接口 | 选配RS232或RS485通讯 | |||||
| 显示 | 电压 | 分辨率：0.1V; 精度：±(0.4%×读数值+0.1%×满量程值) | ||||
| 电流 | 分辨率：0.001A/0.01A 精度：±（0.4%×显示值+0.1%×额定输出值） | |||||
| 功率 | 分辨率：1W 精度：±1%（功率因数0.8以上） | |||||
| 显示方式 | 彩色触摸屏显示 | |||||
| 尺寸（宽×深×高）,单位：mm | 440×400×135 | 440×480×235 | 410×560×650 | 460×680×830 | 510×850×1200 | |
| 环境温度 | 温度：0～40℃ 相对湿度：≤90%RH | |||||
| 备注：可接受各种非标类定制电源。 | ||||||
| 型号（RLT-） | 31300 | 31450 | 31600 | 311000 | 312000 | |
|---|---|---|---|---|---|---|
| 容量 | 30KVA | 45KVA | 60KVA | 100KVA | 200KVA | |
| 输入电压 | 三相 AC380V±10% | |||||
| 输入频率 | 50/60Hz±5% | |||||
| 电路方式 | SPWM方式，正弦波输出 | |||||
| 输出频率 | 50Hz,60Hz,100Hz,200Hz,200Hz,45～70Hz | |||||
| 频率稳定度 | ≤0.1% | |||||
|
输出 电流 |
低位档 | 272A | 409A | 545A | 909A | 909（高位档可调） |
| 高位档 | 136A | 204A | 272A | 454A | ||
| 输出电压 | 低位档：0-150V可调;高位档：0-300V可调，调压步幅0.1V | |||||
| 输出相数 | 单相 | |||||
| 源电压效应 | ≤1% | |||||
| 负载效应 | ≤1% | |||||
| 波形失真度 | ≤1.5%(阻性负载） | |||||
| 动态特性 | 100%突加突卸负载，电压突变≤5%，恢复时间20ms。 | |||||
| 过载报警 | ＞110%报警 | |||||
| 保护装置 | 短路保护，过载保护，过流保护，功率器件过热保护。 | |||||
| 过载能力 | 可承受功率不大于电源额定功率0.5倍的感性负载或波峰因数不大于3.0整流性负载的启动冲击，并正常运行。 | |||||
| 记忆功能 | 自动记忆上次启动运行参数 | |||||
| 效率 | 2kVA(含)以下：≥80% 3kVA(含)以上：≥85% | |||||
| 预置功能 | 在待机状态时，可预置输出频率，输出档位，输出电压，通讯波特率，本机地址等参数。 | |||||
| 在线调整功能 | 在运行状态时，按“增”键或“减”键，调节“电压”或“频率”旋钮可在线调整输出电压、输出频率。 | |||||
| 锁定功能 | 在待机状态时，可以按“预置”键两次，进入高位档锁定选择状态，通过“增”键或“减”键选择“AUTO”或“HOLD”状态。 | |||||
| 通讯接口 | 选配RS232或RS485通讯 | |||||
| 显示 | 电压 | 分辨率：0.1V; 精度：±(0.4%×读数值+0.1%×满量程值) | ||||
| 电流 | 分辨率：0.001A/0.01A 精度：±（0.4%×显示值+0.1%×额定输出值） | |||||
| 功率 | 分辨率：1W 精度：±1%（功率因数0.8以上） | |||||
| 显示方式 | 彩色触摸屏显示 | |||||
| 尺寸（宽×深×高）,单位：mm | 510×850×1200 | 560×1200×1398 | 1460×860×1820 | |||
| 环境温度 | 温度：0～40℃ 相对湿度：≤90%RH | |||||
| 备注：单相输出可定制更大功率的非标准电源。 | ||||||
